第二章：视觉基础——相机、投影与点云
2.1 针孔相机模型
基本原理
针孔相机（Pinhole Camera）是计算机视觉中最基础的相机模型。其核心思想来自光学中的小孔成像原理：三维空间中的一个点，通过一个极小的孔（光心），在对面的成像平面上形成一个像点。

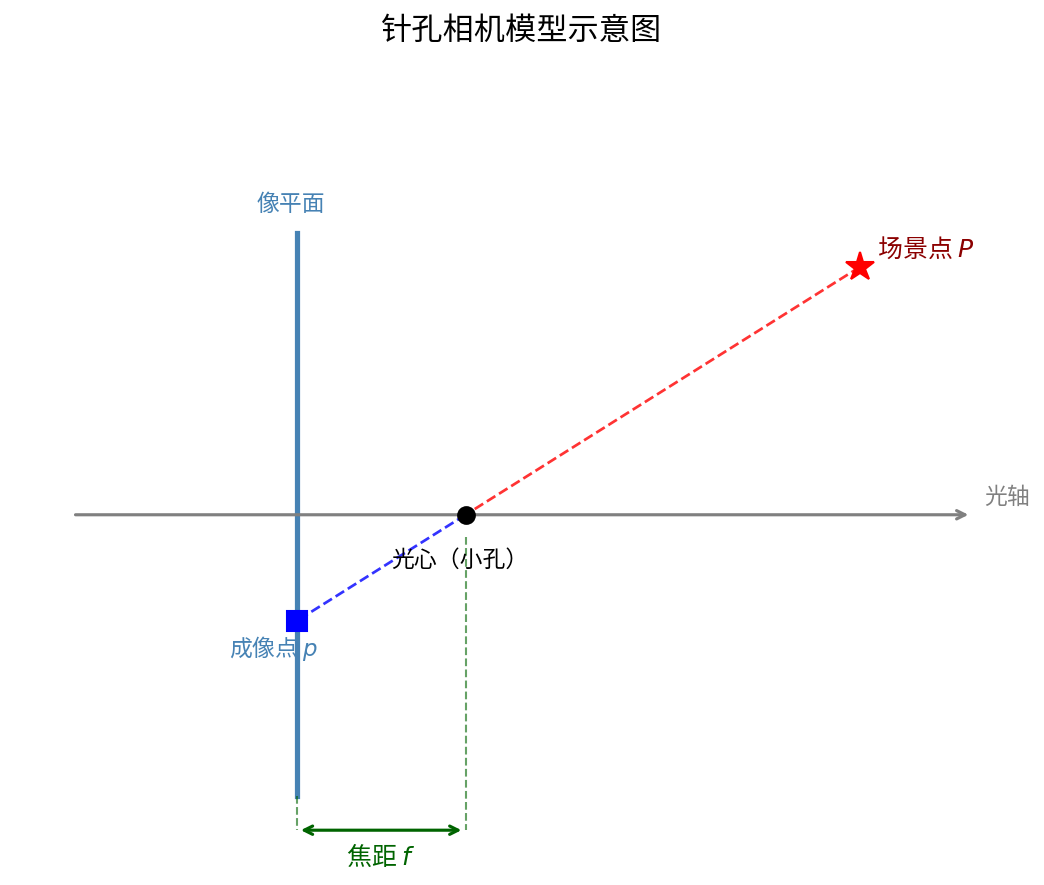

图 2-1：针孔相机模型示意。三维点 P 经光心 O 投影到像平面上得到像点 p。
相似三角形推导
设三维空间点 \(P = (X, Y, Z)^T\)（以相机光心为原点，\(Z\) 轴为主光轴方向），焦距为 \(f\)（光心到像平面的距离）。
由相似三角形关系，像点坐标 \((x, y)\)（单位：长度，例如毫米）满足：
因此：
从物理坐标到像素坐标
实际传感器的像素并不是等尺寸的，且图像坐标原点通常在左上角而非像平面中心。需要引入如下参数进行转换：
\(f_x = f / d_x\)：\(X\) 方向的等效焦距（单位：像素），\(d_x\) 为每个像素在 \(X\) 方向的物理尺寸（mm/pixel）
\(f_y = f / d_y\)：\(Y\) 方向的等效焦距（单位：像素）
\((c_x, c_y)\)：主点（Principal Point），即光轴与像平面的交点在像素坐标系中的位置
像素坐标 \((u, v)\) 的推导：
展开步骤：
内参矩阵 \(K\)
将上述关系写成矩阵形式（暂时忽略齐次坐标，后面 2.3 节会补全），内参矩阵 \(K\) 定义为：
其中 \(s\) 为倾斜因子（Skew Factor），用于描述像素轴不垂直的情况。现代相机中 \(s \approx 0\)，通常忽略。
因此简化后的标准内参矩阵为：
典型数值举例（某手机相机）：
图像分辨率：\(3840 \times 2160\)（4K）
\(f_x \approx 3500\) 像素，\(f_y \approx 3500\) 像素
\(c_x \approx 1920\)，\(c_y \approx 1080\)
思考题 2.1
若相机传感器像素尺寸在 \(X\)、\(Y\) 方向均为 \(0.004\) mm，物理焦距 \(f = 20\) mm，试计算 \(f_x\) 和 \(f_y\)。
主点 \((c_x, c_y)\) 是否一定等于图像中心 \((\text{width}/2, \text{height}/2)\)？说明原因。
若图像沿 \(X\) 方向缩放了 2 倍，\(K\) 矩阵中哪些参数会改变？
2.2 相机外参与世界坐标系
四个坐标系
在三维视觉中，我们需要区分以下四个坐标系：
坐标系 |
符号 |
说明 |
|---|---|---|
世界坐标系 |
\(\mathbf{X}_w = (X_w, Y_w, Z_w)^T\) |
场景的绝对参考系，单位通常为米 |
相机坐标系 |
\(\mathbf{X}_c = (X_c, Y_c, Z_c)^T\) |
以相机光心为原点，\(Z_c\) 朝前 |
图像坐标系 |
\(\mathbf{x} = (x, y)^T\) |
以主点为原点，单位为长度（毫米） |
像素坐标系 |
\(\mathbf{p} = (u, v)^T\) |
以左上角为原点，单位为像素 |

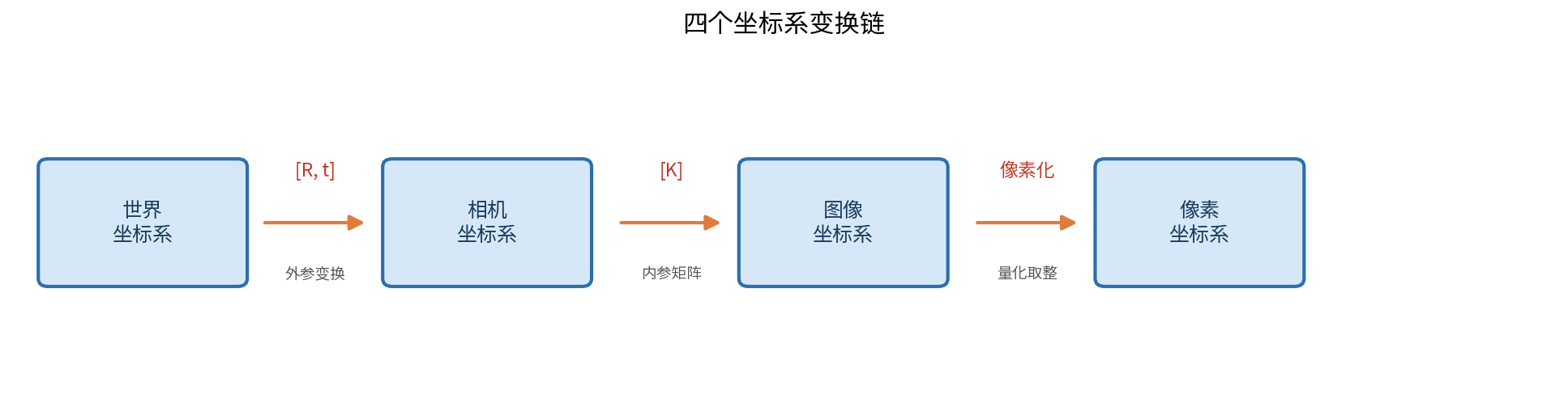

图 2-2：四个坐标系及其变换链。世界坐标系 → 相机坐标系 → 图像坐标系 → 像素坐标系。
旋转矩阵 \(R\) 与平移向量 \(t\)
相机外参（Extrinsic Parameters）描述相机在世界坐标系中的位姿，由旋转矩阵 \(R \in SO(3)\) 和平移向量 \(t \in \mathbb{R}^3\) 组成。
世界坐标系到相机坐标系的变换为：
展开：
注意事项：
\(R\) 是正交矩阵，满足 \(R^T R = I\)，\(\det(R) = 1\)
\(t\) 不是相机在世界坐标系中的位置！相机中心在世界坐标系中的位置为 \(C_w = -R^T t\)
外参描述的是"如何把世界坐标变换到相机坐标"，是相机位姿的逆
完整变换链
具体步骤：
步骤1：世界坐标 → 相机坐标
步骤2：相机坐标 → 图像坐标（透视除法）
步骤3：图像坐标 → 像素坐标
思考题 2.2
若相机绕其自身 \(Z\) 轴旋转 \(90°\)，旋转矩阵 \(R\) 是什么？对应的 \(t\) 会改变吗？
已知相机外参 \(R, t\)，如何求相机光心在世界坐标系中的位置？
两台相机拍摄同一场景，它们各自的外参 \((R_1, t_1)\) 和 \((R_2, t_2)\) 之间是什么关系？
2.3 齐次坐标与投影矩阵
为什么引入齐次坐标
在欧氏坐标中，透视投影涉及除以 \(Z_c\)（透视除法），这是一个非线性操作，无法用矩阵乘法表示。齐次坐标通过增加一个额外维度，将非线性的透视变换转化为线性矩阵运算，从而使整个投影过程可以用一次矩阵乘法完成。
齐次坐标的定义：
二维点 \((u, v)\) 的齐次坐标：\(\tilde{\mathbf{p}} = (u, v, 1)^T\) 或等价地 \((\lambda u, \lambda v, \lambda)^T\)，\(\lambda \neq 0\)
三维点 \((X, Y, Z)\) 的齐次坐标：\(\tilde{\mathbf{X}} = (X, Y, Z, 1)^T\)
从齐次坐标恢复欧氏坐标（归一化，即除以最后一个分量）：
齐次坐标下的投影
在齐次坐标下，像素坐标 \(\tilde{\mathbf{p}}\) 与相机坐标 \(\tilde{\mathbf{X}}_c\) 的关系为：
即：
其中 \(\lambda = Z_c\)（深度值），归一化后即得到真实像素坐标。
完整的 \(3 \times 4\) 投影矩阵
将外参变换写成齐次坐标形式：
其中 \([R|t]\) 是 \(3 \times 4\) 矩阵：
将内参和外参合并，得到完整的 \(3 \times 4\) 投影矩阵 \(P\)：
展开为：
因此，完整的投影过程为：
逐步推导验证：
归一化后（除以 \(\lambda = Z_c\)）：
与 2.1 节结论一致。
投影矩阵的自由度：
\(K\)：5 个自由度（\(f_x, f_y, c_x, c_y, s\)，通常 \(s=0\) 故为 4 个）
\(R\)：3 个自由度（旋转的 3 个参数，如欧拉角）
\(t\)：3 个自由度
\(P\)：共 11 个独立自由度（\(3\times4=12\) 个元素减去 1 个尺度因子）
思考题 2.3
已知投影矩阵 \(P\)，如何从 \(P\) 中分解出 \(K\)、\(R\)、\(t\)？（提示：考虑 RQ 分解）
为什么投影矩阵 \(P\) 只有 11 个独立自由度，而不是 12 个？
若两张图像对应的投影矩阵分别为 \(P_1\) 和 \(P_2\)，如何利用对极几何约束寻找对应点？
2.4 畸变模型
为什么存在畸变
理想针孔相机假设光线严格经过一个点（光心），但真实镜头由多个透镜组成，镜片制造误差和光线折射会导致成像偏离理想针孔模型，产生畸变（Distortion）。

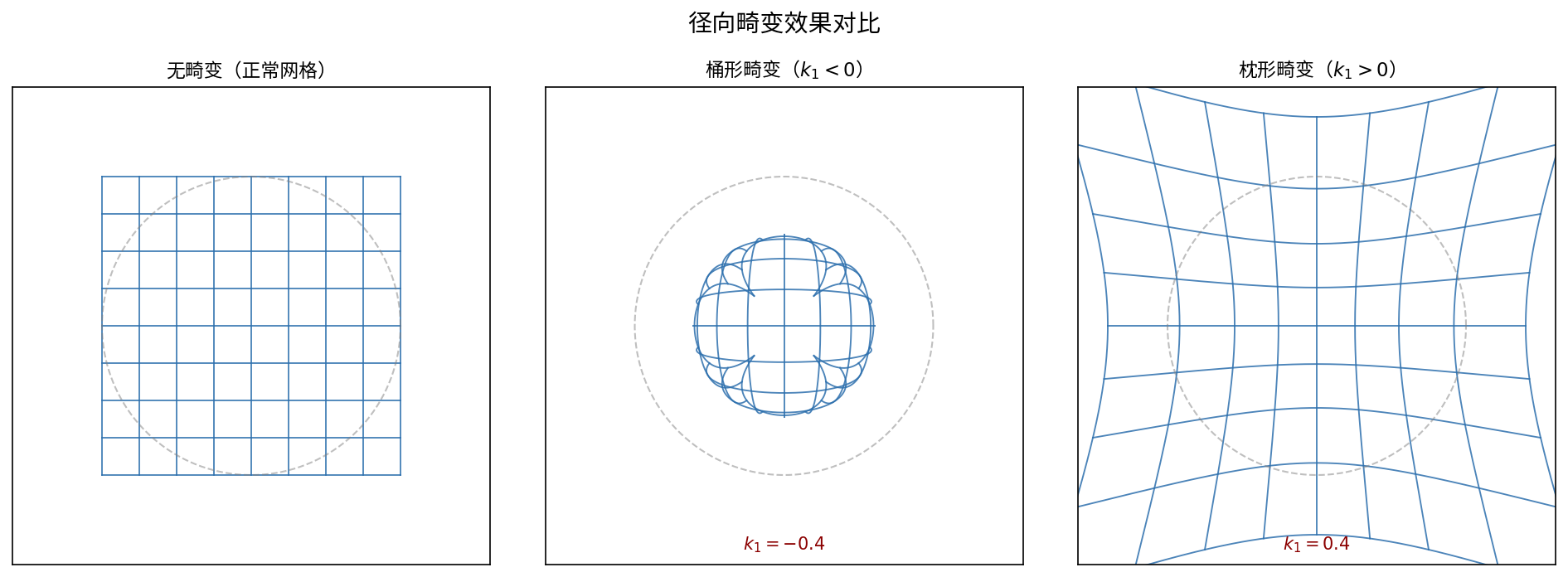

图 2-4：畸变效果对比。左：无畸变；中：桶形畸变（\(k_1 < 0\)）；右：枕形畸变（\(k_1 > 0\)）。
径向畸变
径向畸变（Radial Distortion）是最主要的畸变类型，表现为图像沿径向（从图像中心向外）发生伸缩。
设归一化图像坐标（即相机坐标系下归一化到 \(Z=1\) 平面）为 \((x_n, y_n)\)：
径向距离：
加入径向畸变后的坐标 \((x_d, y_d)\)：
其中：
\(k_1, k_2, k_3\) 为径向畸变系数
\(k_1 < 0\)：桶形畸变（Barrel Distortion），图像向外膨胀
\(k_1 > 0\)：枕形畸变（Pincushion Distortion），图像向内收缩
对于大多数相机，前两项 \(k_1, k_2\) 已足够精确
切向畸变
切向畸变（Tangential Distortion）由镜头平面与传感器平面不完全平行引起：
其中 \(p_1, p_2\) 为切向畸变系数。
完整畸变模型
将径向畸变和切向畸变合并：
最终像素坐标：
去畸变流程
去畸变（Undistortion）是指将含畸变的图像还原为理想针孔相机所拍摄的图像。
流程如下：
输入：含畸变像素坐标 (u, v)，相机参数 K, {k1,k2,p1,p2}
↓
1. 转换为归一化坐标：x_n = (u - cx) / fx, y_n = (v - cy) / fy
↓
2. 迭代求解无畸变归一化坐标（因畸变方程是正向的，逆变换需迭代）
初始值：x0 = x_n, y0 = y_n
迭代：x_{i+1} = (x_n - Δx) / (1 + k1*r^2 + k2*r^4)，重复直到收敛
↓
3. 代入内参得无畸变像素坐标：u' = fx * x0 + cx, v' = fy * y0 + cy
输出：无畸变像素坐标 (u', v')
OpenCV 中的去畸变：
import cv2
import numpy as np
# 相机内参和畸变系数
K = np.array([[fx, 0, cx],
[0, fy, cy],
[0, 0, 1]], dtype=np.float64)
dist_coeffs = np.array([k1, k2, p1, p2, k3])
# 去畸变
img_undistorted = cv2.undistort(img, K, dist_coeffs)
# 或者使用 remap（效率更高）
h, w = img.shape[:2]
mapx, mapy = cv2.initUndistortRectifyMap(K, dist_coeffs, None, K, (w, h), cv2.CV_32FC1)
img_undistorted = cv2.remap(img, mapx, mapy, cv2.INTER_LINEAR)
思考题 2.4
广角镜头（鱼眼镜头）的 \(k_1\) 通常是正值还是负值？为什么？
为什么去畸变需要迭代求解，而加畸变是直接计算？
在实际的 3DGS 管线中，去畸变通常在 COLMAP 的哪个阶段完成？
2.5 点云是什么
SfM 的直觉
运动恢复结构（Structure from Motion, SfM）是从多张二维图像中同时恢复相机位姿和场景三维结构的技术。

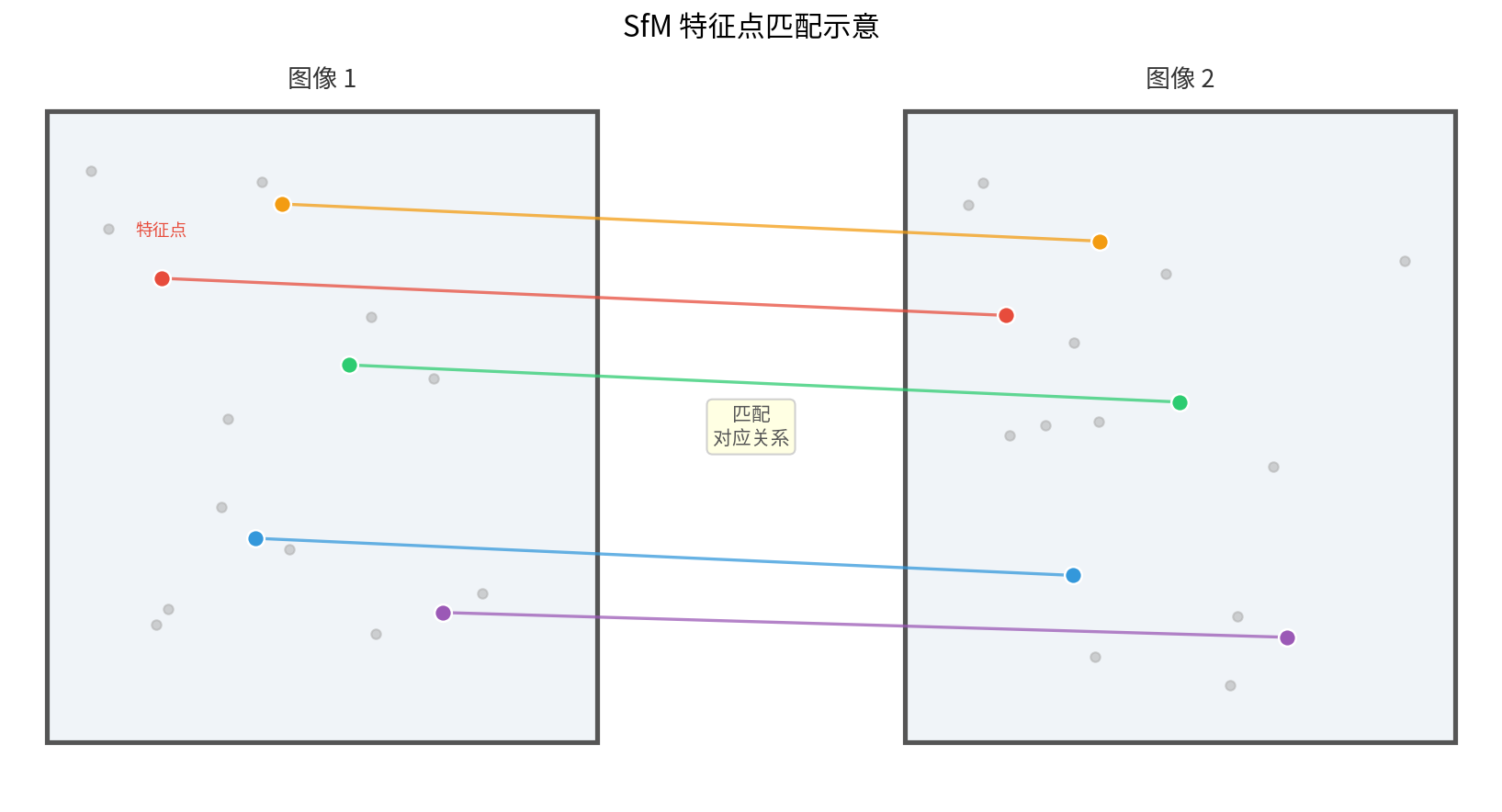

图 2-5：SfM 的核心思想。左右两张图像中的特征点被匹配后，通过三角化恢复三维坐标。
SfM 的核心步骤：
特征提取：在每张图像中检测关键点（如 SIFT、SuperPoint），并提取描述子
特征匹配：在图像对之间寻找描述子相似的关键点对
几何验证：用基础矩阵 \(F\) 或本质矩阵 \(E\) 过滤错误匹配（外点剔除）
相机位姿估计：从匹配中恢复相对位姿（Essential Matrix 分解）
三角化：利用已知相机位姿，将对应点对三角化为三维点
Bundle Adjustment：联合优化所有相机位姿和三维点坐标，最小化重投影误差
三角化的数学原理：
设两台相机的投影矩阵为 \(P_1, P_2\)，对应像素坐标为 \(\mathbf{p}_1 = (u_1, v_1)^T\)，\(\mathbf{p}_2 = (u_2, v_2)^T\)，三维点为 \(\mathbf{X} = (X, Y, Z, 1)^T\)。
由投影关系：
交叉乘（消去 \(\lambda\)），每个方程贡献 2 个约束，合计 4 个方程，解出 3 个未知数 \((X, Y, Z)\)。以最小二乘法求解：
其中 \(p_{i,j}^T\) 表示 \(P_j\) 的第 \(i\) 行。用 SVD 分解取最小奇异值对应的向量即为解。
重投影误差（Reprojection Error）：
其中 \(\pi\) 表示投影函数，Bundle Adjustment 通过非线性优化（Levenberg-Marquardt 算法）最小化该误差。
稀疏点云 vs 密集点云
特性 |
稀疏点云 |
密集点云 |
|---|---|---|
点的数量 |
千~万级别 |
百万~亿级别 |
来源 |
SfM 特征点三角化 |
MVS（多视图立体）、激光雷达、RGBD |
包含信息 |
相机位姿、三维坐标 |
几何表面、法向量、颜色 |
用途 |
相机标定、位姿估计 |
三维重建、渲染 |
代表算法 |
COLMAP（SfM 部分）、OpenSfM |
COLMAP（MVS 部分）、OpenMVS |
3DGS 中的角色 |
初始化高斯球的位置 |
可选，提升初始化质量 |
对于 3D Gaussian Splatting，SfM 生成的稀疏点云用于：
确定每个相机的位姿（\(R_i, t_i\)）
为每个三维高斯球提供初始位置和颜色
思考题 2.5
为什么用 2 张图像无法唯一确定一个三维点的深度？最少需要几张视角不同的图像？
Bundle Adjustment 同时优化相机位姿和三维点，为什么不能分步骤分别优化？
稀疏点云在 3DGS 中仅用于初始化。若初始点云质量很差（点数少、噪声大），会对最终渲染结果有何影响？
2.6 COLMAP 实战
什么是 COLMAP
COLMAP 是目前最流行的开源 SfM + MVS 管线，由 Johannes Schönberger 等人开发。它集成了特征提取、特征匹配、SfM 重建、MVS 稠密重建等完整功能，是 3DGS 等三维重建任务的标准前处理工具。

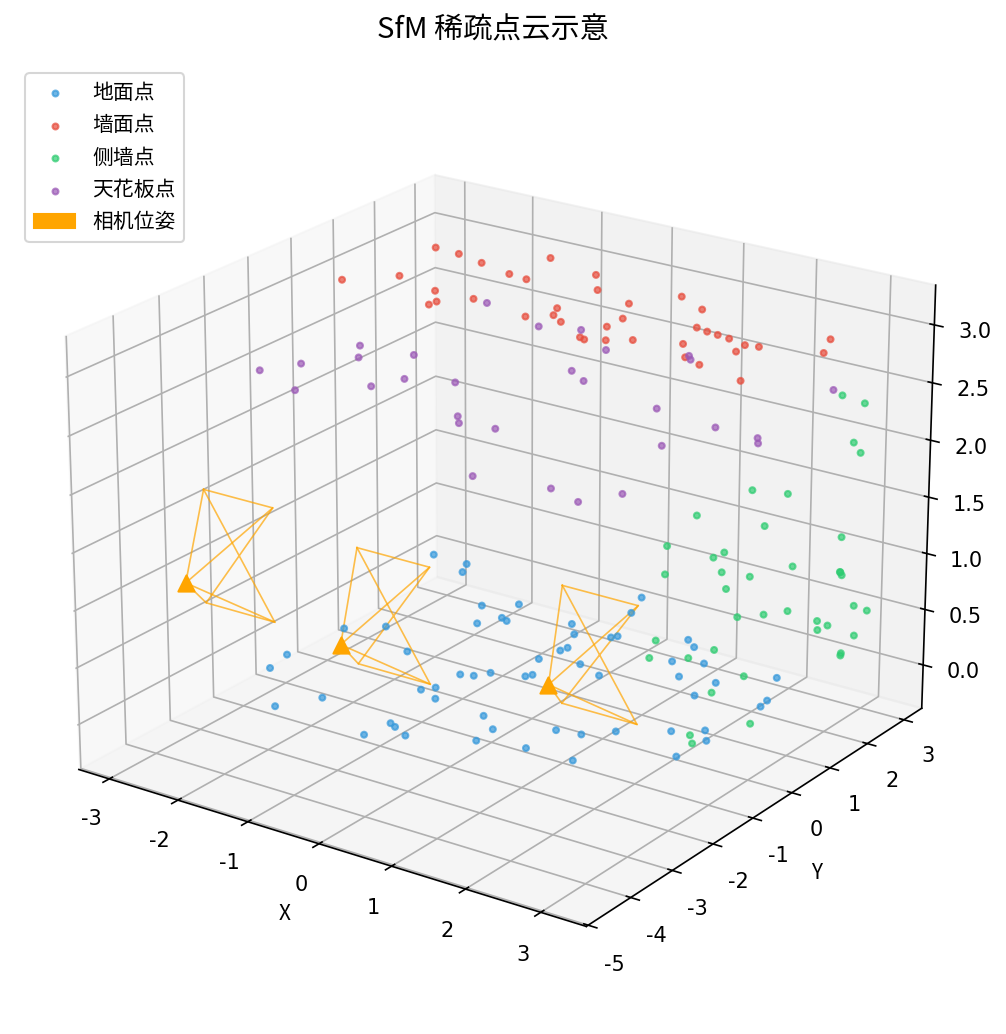

图 2-6：COLMAP 重建结果示例。蓝色点为稀疏点云，红色视锥为各相机的位姿估计。
安装
方法一：conda（推荐）
conda install -c conda-forge colmap
方法二：apt（Ubuntu 20.04+）
sudo apt-get install colmap
方法三：从源码编译（获取最新特性）
# 安装依赖
sudo apt-get install -y \
git cmake build-essential libboost-all-dev libeigen3-dev \
libflann-dev libfreeimage-dev libmetis-dev \
libgoogle-glog-dev libgflags-dev libsqlite3-dev \
libglew-dev qtbase5-dev libqt5opengl5-dev
# 克隆并编译
git clone https://github.com/colmap/colmap.git
cd colmap && mkdir build && cd build
cmake .. -DCMAKE_BUILD_TYPE=Release
make -j$(nproc)
sudo make install
验证安装：
colmap -h
colmap --version
自动重建流程
COLMAP 提供 automatic_reconstructor 命令，一键完成从图像到稀疏点云的完整流程：
# 假设图像存放在 /data/scene/images/ 目录下
DATASET_PATH=/data/scene
colmap automatic_reconstructor \
--workspace_path $DATASET_PATH \
--image_path $DATASET_PATH/images \
--quality medium \
--single_camera 1
参数说明：
--quality：重建质量，可选low / medium / high / extreme（影响特征点数量和匹配策略）--single_camera 1：所有图像使用同一相机模型（适用于单相机多角度拍摄）--camera_model：指定相机模型，默认SIMPLE_RADIAL，可改为OPENCV（支持完整畸变参数）
分步骤执行（更灵活，适合调试）：
# Step 1: 特征提取
colmap feature_extractor \
--database_path $DATASET_PATH/database.db \
--image_path $DATASET_PATH/images \
--ImageReader.camera_model OPENCV \
--ImageReader.single_camera 1
# Step 2: 特征匹配（顺序匹配，适合视频序列）
colmap sequential_matcher \
--database_path $DATASET_PATH/database.db
# 或：穷举匹配（适合无序图像集合）
colmap exhaustive_matcher \
--database_path $DATASET_PATH/database.db
# Step 3: SfM 重建
mkdir -p $DATASET_PATH/sparse
colmap mapper \
--database_path $DATASET_PATH/database.db \
--image_path $DATASET_PATH/images \
--output_path $DATASET_PATH/sparse
# Step 4（可选）：将二进制输出转为文本格式
colmap model_converter \
--input_path $DATASET_PATH/sparse/0 \
--output_path $DATASET_PATH/sparse/0 \
--output_type TXT
输出文件结构
成功重建后，COLMAP 的输出目录结构如下：
$DATASET_PATH/
├── database.db # SQLite 数据库（特征、匹配结果）
├── images/ # 原始输入图像
└── sparse/
└── 0/ # 第 0 个重建结果（若场景不连通可能有多个）
├── cameras.bin # 相机内参（或 cameras.txt）
├── images.bin # 每张图像的位姿（外参）
├── points3D.bin # 三维点坐标、颜色、观测信息
└── project.ini # 项目配置文件
文件内容说明：
cameras.txt 格式示例（OPENCV 模型）：
# Camera list with one line of data per camera:
# CAMERA_ID, MODEL, WIDTH, HEIGHT, PARAMS[]
1 OPENCV 1920 1080 1500.0 1500.0 960.0 540.0 -0.1 0.05 0.001 0.0002
# 参数顺序：fx fy cx cy k1 k2 p1 p2
images.txt 格式示例：
# Image list with two lines of data per image:
# IMAGE_ID, QW, QX, QY, QZ, TX, TY, TZ, CAMERA_ID, NAME
# POINTS2D[] as (X, Y, POINT3D_ID)
1 0.999 0.01 0.02 0.03 0.5 -1.2 3.0 1 frame_001.jpg
1234.5 678.9 101 2345.6 789.0 -1 ...
points3D.txt 格式示例：
# 3D point list with one line of data per point:
# POINT3D_ID, X, Y, Z, R, G, B, ERROR, TRACK[]
101 1.234 -0.567 3.891 128 64 200 0.45 1 0 2 1 3 2 ...
# TRACK: (IMAGE_ID, POINT2D_IDX) 对，表示该点被哪些图像观测到
如何检查重建质量
方法一：查看重建统计信息
colmap model_analyzer \
--path $DATASET_PATH/sparse/0
输出示例：
Cameras: 1
Images: 50 Registered: 48
Points: 15234 Observations: 89432
Mean track length: 5.87
Mean reprojection error: 0.412 px
质量判断标准：
注册率（Registered / Total）：应 > 90%，越高越好
均值重投影误差：应 < 1.0 像素，理想 < 0.5 像素
平均轨迹长度（Mean track length）：应 > 3，表示每个三维点平均被多少张图像观测到
方法二：可视化检查
# 打开 COLMAP GUI 查看点云和相机位姿
colmap gui --database_path $DATASET_PATH/database.db \
--image_path $DATASET_PATH/images
# 在 GUI 中：File → Import Model → 选择 sparse/0 目录
方法三：用于 3DGS 的输出格式转换
3D Gaussian Splatting 需要 COLMAP 格式的输出：
# 检查 sparse/0 目录下是否有三个必需文件
ls $DATASET_PATH/sparse/0/
# 应看到：cameras.bin（或.txt）、images.bin（或.txt）、points3D.bin（或.txt）
# 3DGS 训练命令示例
python train.py \
-s $DATASET_PATH \
--model_path ./output/scene
常见问题排查：
问题现象 |
可能原因 |
解决方案 |
|---|---|---|
注册率低（< 70%） |
图像重叠度不足 |
增加拍摄密度，相邻图像重叠 60%+ |
重投影误差大（> 2px） |
运动模糊、低纹理区域 |
使用锐利图像，避免纯色墙面 |
重建分裂为多个模型 |
场景不连通 |
增加图像覆盖或使用 |
特征匹配慢 |
图像数量多 |
使用 |
GPU 内存不足 |
特征提取使用 GPU |
设置 |
思考题 2.6
COLMAP 输出中
images.bin里存储的是四元数 \((q_w, q_x, q_y, q_z)\) 而非旋转矩阵，二者如何互相转换？若场景中存在大面积水面或玻璃（镜面反射），COLMAP 重建会遇到什么困难？
在准备 3DGS 训练数据时，为什么建议先用 COLMAP 验证相机位姿质量，而不是直接使用手机陀螺仪记录的 IMU 位姿？
本章小结
本章系统介绍了三维视觉的基础数学框架，这是理解 3D Gaussian Splatting 的先决条件。
核心知识点回顾：
针孔相机模型将三维世界点投影到二维像平面，内参矩阵 \(K = \begin{pmatrix} f_x & 0 & c_x \\ 0 & f_y & c_y \\ 0 & 0 & 1 \end{pmatrix}\) 封装了焦距和主点信息。
坐标系变换链：世界坐标 \(\xrightarrow{[R|t]}\) 相机坐标 \(\xrightarrow{K}\) 图像坐标 \(\xrightarrow{\text{像素化}}\) 像素坐标，外参 \([R|t]\) 描述相机在世界中的位姿。
齐次坐标将非线性的透视除法转化为线性矩阵运算，完整投影矩阵 \(P = K[R|t]\) 是 \(3 \times 4\) 矩阵，实现一步到位的世界坐标到像素坐标映射。
畸变模型通过径向系数 \(k_1, k_2, k_3\) 和切向系数 \(p_1, p_2\) 修正真实镜头的非理想成像，去畸变是所有视觉算法的必要预处理步骤。
SfM 从多视角图像中同时恢复相机位姿和场景三维点，输出的稀疏点云是 3DGS 的初始化基础。Bundle Adjustment 联合优化确保全局一致性。
COLMAP 是工业级 SfM 工具，掌握其完整的特征提取 → 匹配 → 重建 → 质量检查流程，是实际部署 3DGS 管线的必备技能。
与 3DGS 的联系：
3D Gaussian Splatting 的训练依赖两类输入：
相机位姿（来自 COLMAP 的
images.bin）：决定每个高斯球从哪些角度被观测初始点云（来自 COLMAP 的
points3D.bin）：为高斯球提供初始位置和颜色
理解本章内容后，第三章将介绍高斯球的数学表示，以及如何将本章的投影知识应用于高斯球的可微分光栅化渲染过程。
